カッティングシステム・プレス機
カッティングシステム ACS（アートカッティングシステム）
ゲームウェアから各種ウェアのチーム名・会社名・番号・個人名・ワンポイントマーク等多種多様に作成出来ます。 多品種少量生産に対応！誰でも簡単にマークが作れます。
特徴

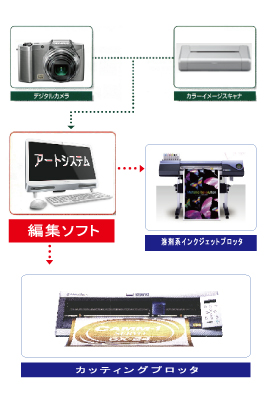

マーク作成に必要なマシンを集め、システムを作り上げました。
だれでも簡単に短時間で作成。 このシステムがあればあなたは今日から小さなマーク屋さん！！
パソコン・スキャナはお客様でご用意下さい。 システムはカッティングソフトとカッティングプロッタ（インクジェットプロッタ）とのセットです。 あとはプレス機が揃えばマークが作れます。
プレス機 AF-43型＜マーク接着・転写用＞
特徴
- モーター駆動方式の全自動型ですから、容易に能率向上がはかれます。
- テフロン加工のアルミゴテ使用により、温度ムラが少なく、仕上がりがきれいです。
- 小型ながら高加圧力(5.0N/cm2)を発揮します。
- 下ゴテはワンタッチで交換出来ます。
- 標準下ゴテ寸法はA3サイズです。
- 標準ゴテのほかに、オプションゴテを揃えています。
仕様
| 型式 | AF-43T |
|---|---|
| 上ゴテ寸法 | 幅430×奥行310mm |
| 加圧力 | 6kN（最大） |
| 駆動方式 | モーター駆動方式 |
| 加熱方式 | 上ゴテ電気ヒータ方式 |
| コテ温度 | 常温～200℃まで |
| 電 源 | 100V－1.5kw |
| 重 量 | 72kg |
手動プレス FD-43型
特徴
- 電源はAC100V
- 高性能マイカヒーターを使用
- 上ゴテはテフロンシートカバー付
- プレス完了をブザーが知らせます
仕様
| 型式 | FD-43型 |
|---|---|
| 加熱方式 | 上ゴテ電熱加熱方式 |
| 電源 | AC100V 50/60Hz |
| 消費電力 | 1.2kW |
| 上ゴテ温度設定 | 200℃ MAX |
| 上ゴテ寸法 | 幅408mm×奥行325mm |
| 上ゴテ寸法（注１） | 幅400mm×奥行315mm |
| 実寸最大寸法 | 幅460mm×奥行660mm×高さ720mm |
| 重 量 | 40kg |
帽子プレス IBS-21B型
特徴
- 標準下ゴテ2種類 帽子の前部分の深さに合わせて使い分け
- Z形の下ゴテ支柱 [帽子をセットしたとき邪魔にならない]
- 帽子保持用テンション・バー
- 両手用アーム・ハンドル
- コール・ブザー
仕様
| 型式 | IBS-21B型 |
|---|---|
| 加圧方式 | 手動式 |
| 加熱方式 | 上ゴテ電熱加熱式 |
| 温度制御 | 電子制御式 |
| 使用電源 | AC100V 50/60Hz |
| 消費電力 | 400W |
| コテ温度 | 200℃ MAX |
| 加圧時間タイマー | OFF・4～28秒 （注1） |
| 下ゴテ寸法 （注2） | 大：幅110mm×奥行85mm 小：幅110mm×奥行60mm |
| 機体寸法 | 幅242mm×奥行500mm×高さ680mm（注3） |
プレス機のはがれの原因は・・・温度・圧力・秒数で決まります。
温度
プレス機によって10％位の温度差があります、又、プレス面にもセンター、左右、上下、等10%位の温度差があります。自社のプレス機を計り温度差を把握しプレス条件に合わせて下さい。
圧力
圧力設定はプレス機に標準でついている下台（上熱プレス機）で設定されています。
■自動プレス機 ： 圧力設定ができるプレス機
■手動プレス機 ： 上熱 MAXで1cm²／g あたり200～400gで設定されています。
圧力を上げたい場合
圧力を上げたい場合、下台の面積をシリコンマット等で半分にすれば計算上、倍の圧力がかかります。
（1/4にすれば4倍）※注意 面積比です。
マット厚さ3～5mm内で使用して下さい。
厚すぎますとプレス機の向こう側に圧力がかかりバランスが崩れます。
台の平均圧力の計り方
下台の四隅に名刺をはさみ引き抜く力の度合いで圧力のバランスをみる。
※ プレスの際、アイロンは必需品です仮止め等に使い易いのでご利用下さい。
※ アイロンはスチーム無しの方がベストです。
